前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵调压器为自动化设备全流程式调压器，其解剖图下图图示。I号喷助力泵调压器主要由控制安装件、飞球、调压大弹簧、链传动区域和使用区域等组合成。I号喷助力泵调压器的控制安装件为具备60°。锥面的控制安装盘。在控制安装盘的内测有三个沿径向的半半圆形凹糟。控制安装盘压紧在控制安装轴套上而和其连接成集成，再确认半圆键和夹紧螺母使其和喷助力泵的轴承轴相互。

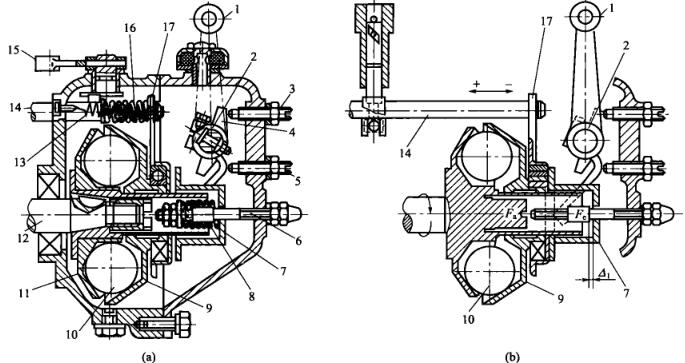

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个厚度为25.4mm的飞球居于驱程盘的凹槽体内，随驱程盘一切翻转视频。飞球其它侧为与中线成45°锥面的阻力盘，阻力盘滑套在驱程轴套上。业务时飞球的抽滤力用途在阻力盘上，其载荷分力Fa.将使阻力盘沿载荷滚轮。套组在阻力盘.上的滚轮轮毂轴承和机械齿轮传动板也而使得转移。机械齿轮传动板上部套在油泵撑杆上，由于油泵撑杆也而使得转移，然而影响油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
