本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音带发变频电动发电装置配电盘箱的功用： 1、节省的分配比例电磁能。 2、便利对电源电路的开关进行。 3、有较高的安全性高保护层级，能主观的表明电源线路的导通感觉。

项目名称：656KW汽油带发三相异步电汽轮电机组单机配电箱主要元件明细清单
供电系统箱重要部件清单表格
序列号	标题	型号要求要求	部门	数	生产厂家
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电站超临界锅炉把控器	HGM6110	只	1	众智
3	发电站机转动速度控住器	C2002	只	1	孚创
4	交流电开关电源摸块	DC24V	只	1	众智
5	小规模中心继电商	HH54P    DC24V	只	2	正泰
6	大中型中间商继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

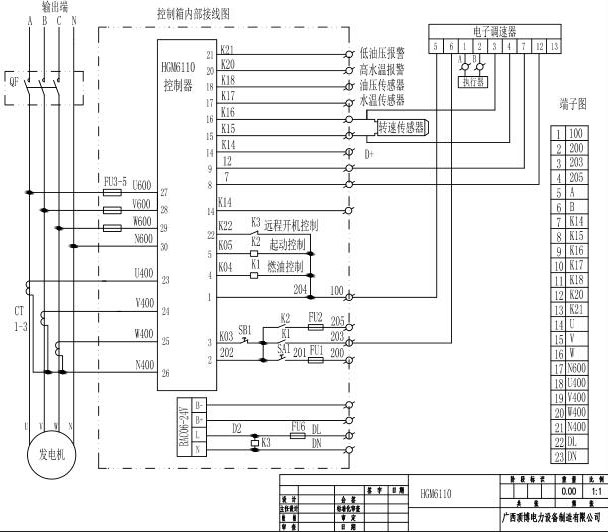

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ta-sfangshui.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
